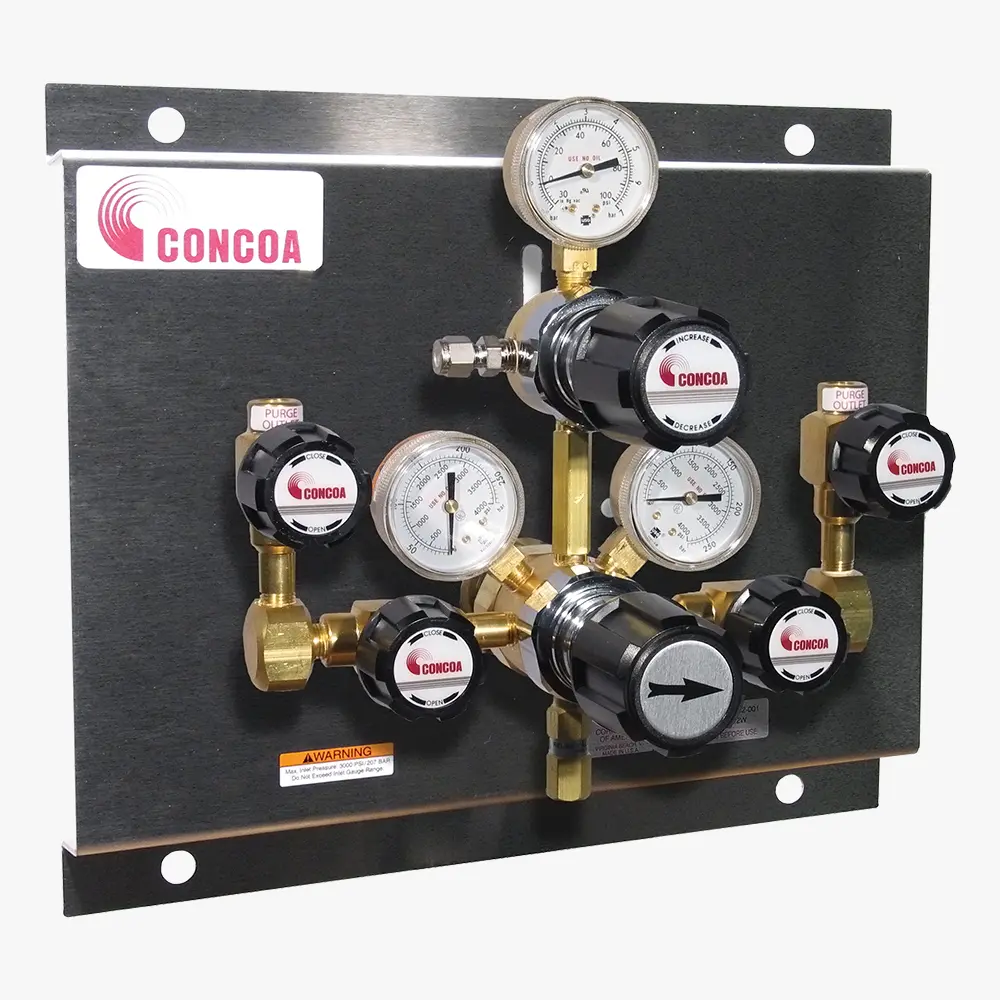

619系列自動差壓切換系統
規格：619系列, 圖示型號6192001-01-001M
單位：
瀏覽次數：5901
性能標簽：
619系列自動差壓切換系統 , 最大入口4500PSIG , Cv=0.1 , 出口壓力50 , 100 , 200PSIG , 二氧化碳激光諧振腔氣體的差壓切換系統
產品詳細描述
619系列切換是一種自動差壓切換系統，可在不影響純度的情況下提供連續的諧振器氣體供應。低內部容積以及可選的入口微吹掃幾乎消除了氣體污染。此外，不銹鋼隔膜和雙密封安全閥使619系列切換系統能夠實現1 x 10-8scc/sec的氦氣泄漏完整性。可選的遠程報警功能為連續系統運行提供氣瓶耗盡的視覺和聽覺通知。
高級性能
• 機制黃銅棒閥體，平滑的表面拋光
• 較低的接觸氣體表面區域，極小化吹掃要求
• 皺褶狀316L膜片，不會形成內部擴散
• 可選微型吹掃，低死角空間
• 一體式10微米過濾，允許較低粒子通過
• 金屬對金屬的密封，無泄漏可能
• 雙密封安全閥，無滲漏可能
• 可選一體式匯流排，Small foot print
應用
激光用吹掃共鳴器氣體：氦氣、氮氣、CO2
激光用混合共鳴器氣體：3種氣體預混和 4種氣體預混和 5種氣體預混和
激光用吹掃氣體：Zero Air、氮氣、保護氣體、氮氣
材料
閥體：機制黃銅棒
閥帽：機制黃銅棒
閥座：PTFE (3,000 PSIG最大入口) PCTFE (4,500 PSIG最大入口)
過濾器：10微米燒結銅
膜片：316L不銹鋼
性能指標
最大入口壓力：3,000 PSIG (210 BAR)，4,500 PSIG (310 BAR)
溫度范圍：-40~140°F (-40~ 60°C)
壓力表：2” 直徑BAR/PSI雙刻度
接口：¼” FPT
氦氣泄漏率：1 x10-8 scc/sec
內部密封：PTFE
Cv：0.1
重量：8.25 lbs. (3.71 kg)
訂貨選型
| 619 | A | B | C | D | -CON | 選項 |
| 系列 | 最大出口壓力 | 入口連接 | 每側氣瓶數 | 裝配/壓力表 | 入口連接 | 安裝選項 |
| 2: 50 PSIG (3.4BAR) | 0: 1/4” FPT接口 | 0: 1 個氣瓶 (1/4” FPT入口) | 1: 管道調壓閥 (3000 PSIG) 無報警功能 | -001: 1/4"FPT | M: 6mm 出口管接頭 | |
| 3: 100 PSIG (7BAR) | 1: 隔膜閥(帶1/4” FPT入口接口) | 1: 1 個氣瓶(36"軟管) | 4: 管道調壓閥 (3000 PSIG) 有報警功能 | 請指定入口連接CG | ||
| 4: 200 PSIG (14BAR) | 2: 微型匯流排及吹掃(帶1/4” FPT入口接口) | 2: 2個氣瓶(36"軟管) | 5: 管道調壓閥 (4500 PSIG) 無報警功能 | DIN 477 BS 341 和其它可用連接 | ||
| C: 1 個氣瓶(72"軟管) | 8: 管道調壓閥 (4500 PSIG) 有報警功能 | |||||
| D: 2個氣瓶(72"軟管) |
遠程報警選項
| 選項 | 部件號 | 描述 |
| 單個切換系統臺架 | 518-1625 | 對每側一個氣瓶的單個切換系統提供適當?shù)闹С?/span> |
| 多個切換系統臺架 | 518-1725 | 對每側一個氣瓶的三個切換系統提供適當?shù)闹С?/span> |
| Altos 2 遠程報警系統(24V) | 5750025-01-24V | 美國CONCOA公司雙通道遠程報警系統(24V) |
